鑒于目前進行電阻測量難以精確，容易對原電路產生較大影響，我設計了一款超微電阻電流表，其只可用于恒定電流的測量，自身的電阻甚至比導線的電阻還要低。原理如下：

待測電流I通過霍爾元件 由霍爾效應產生霍爾電壓 通過探測電場，可以計算出霍爾電壓，進而計算出通過霍爾元件的電流。

整個過程對原電路幾乎完全無能量損耗，也不會造成絲毫影響。

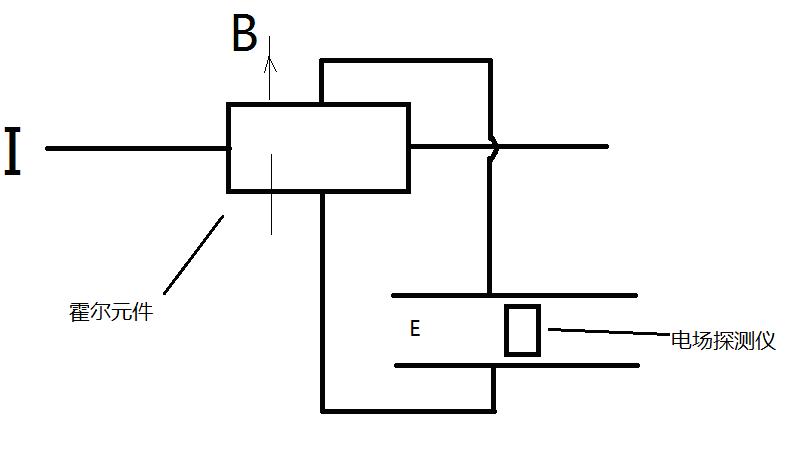

結構如下圖：

這個方法只能測量恒定電流，接入電路后，待電場探測儀讀數穩定后就可以計算，設電場極板距離為D，探測儀讀數為E,則計算霍爾電壓U可有公式：

U=E·D       ①

設霍爾元件磁通量為B，有公式U=KIB/d  式中K為霍爾系數，可由實驗測得，d為霍爾元件磁通面的高，則：

I=Ud/KB       ②

綜合公式 ① 和 ②，可得：

I=EDd/KB

而一臺電流計的Dd/KB為定值，故可根據測得的E的大小直接得到待測電流 I 。
